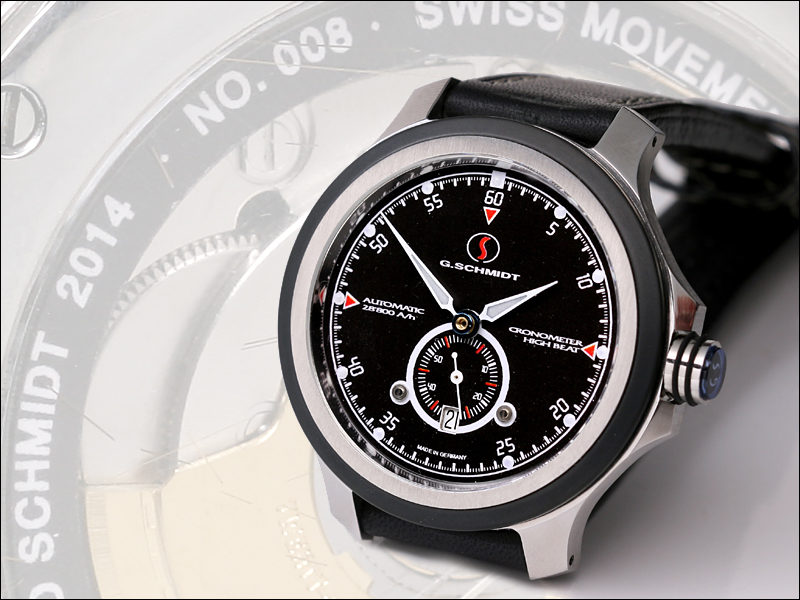

G.SCHMIDT    No. 008

Flache Automatikuhr mit kleiner Sekunde
Handgefertigt ohne Zuhilfenahme von CNC gesteuerten Maschinen



G. Schmidt, Unikat-Edelstahlgehäuse mit Aluminiumlünette und Sichtboden, Durchmesser 43 mm, Kaliber ETA 2895-2



Einige Bilder vom Herstellungsprozess

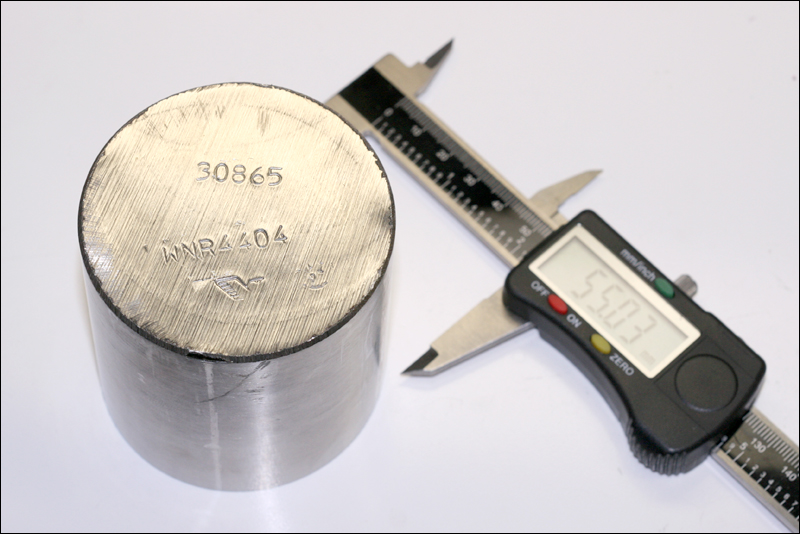

Es beginnt mit einem Stück Edelstahl





Edelstahl 1.4404    X2CrNiMo17-12-2    AISI 316L

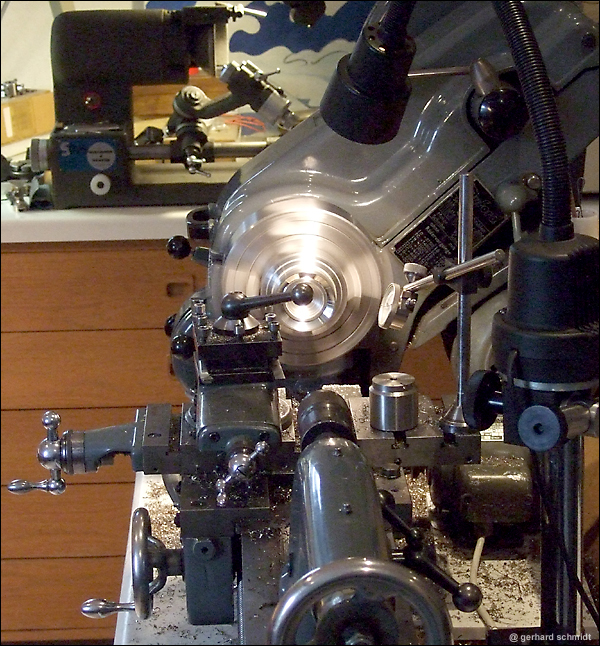

                      Die Drehbank

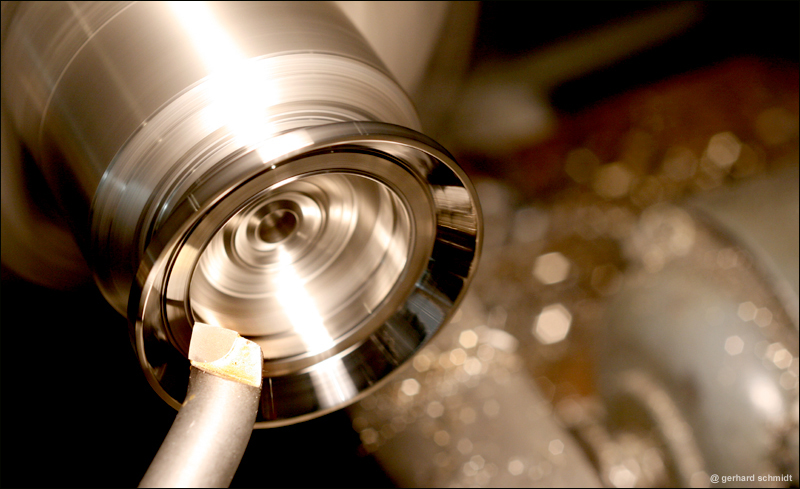

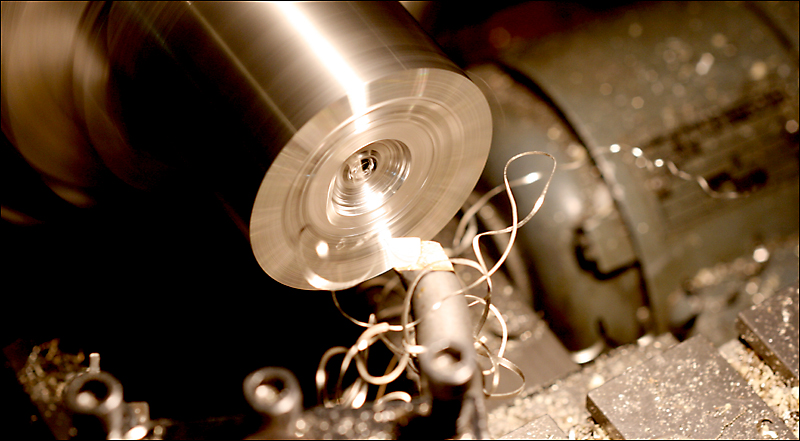

Das Edelstahl-Gehäuse wird gedreht

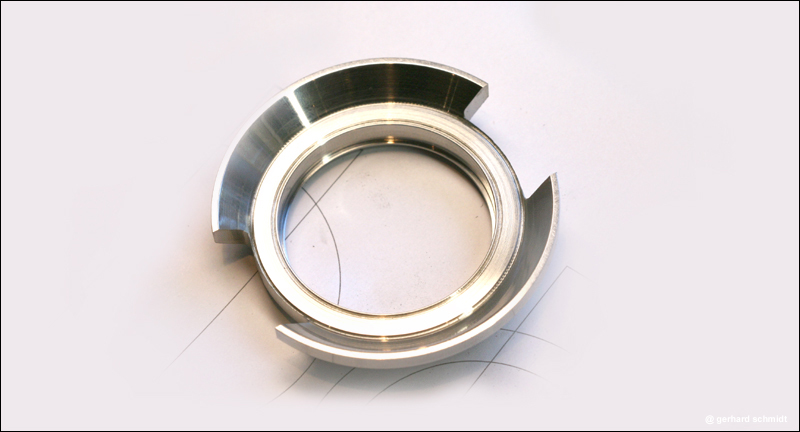

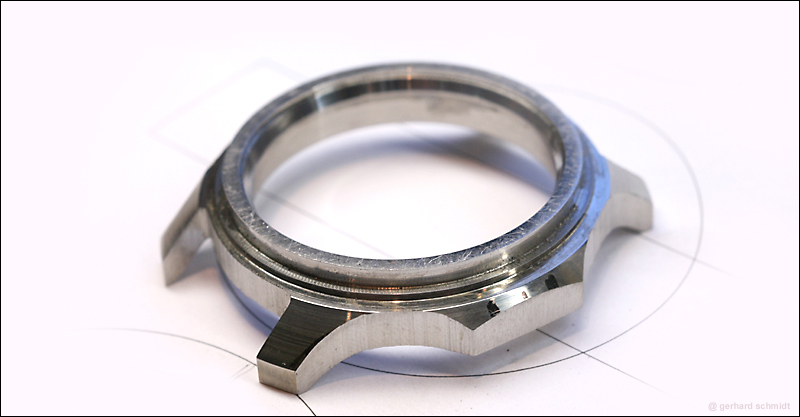

Das Gehäuse im Rohbau

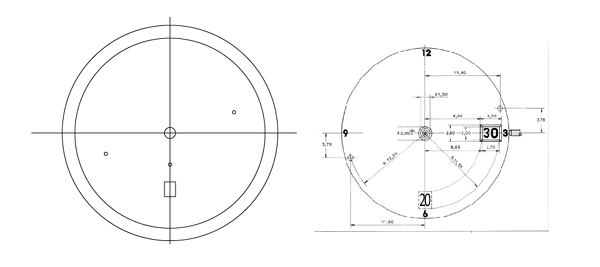

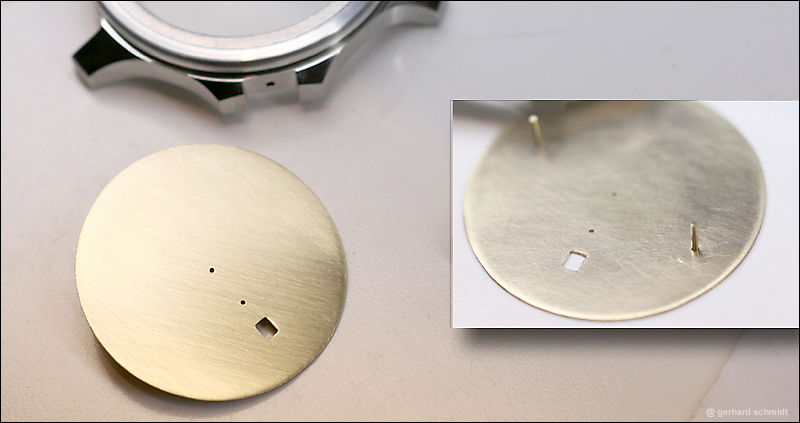

Zifferblatt, Zeiger und Krone

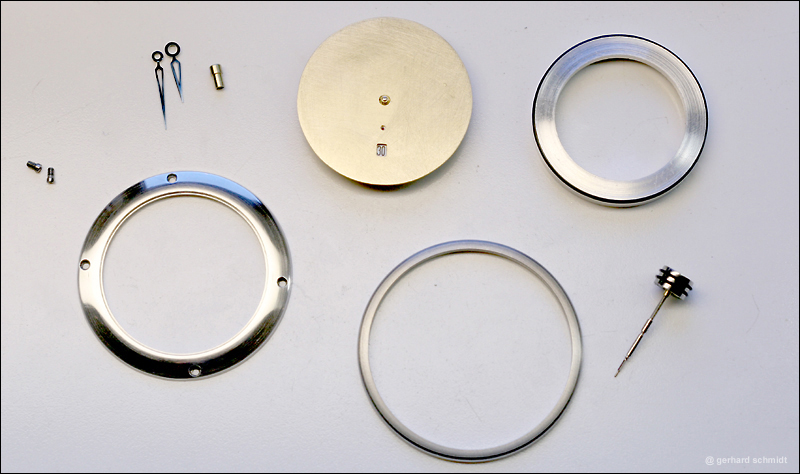

Zifferblatt, Werkhaltering mit Dichtung, Lünette, Sichtboden, Zeiger, Tubus und Krone

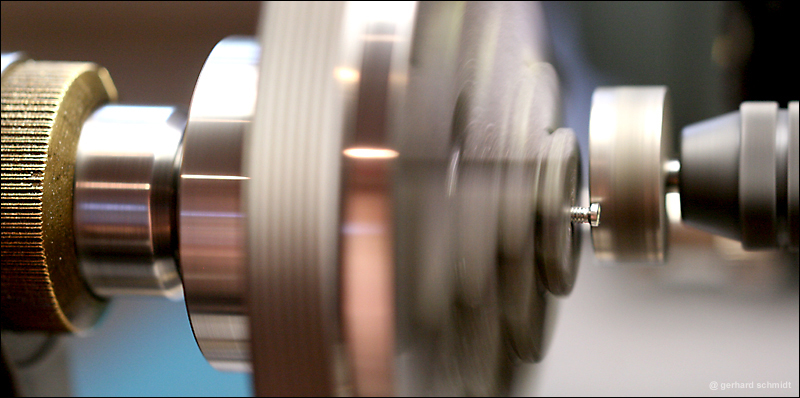

Die Schrauben für den Gehäuseboden werden geschliffen

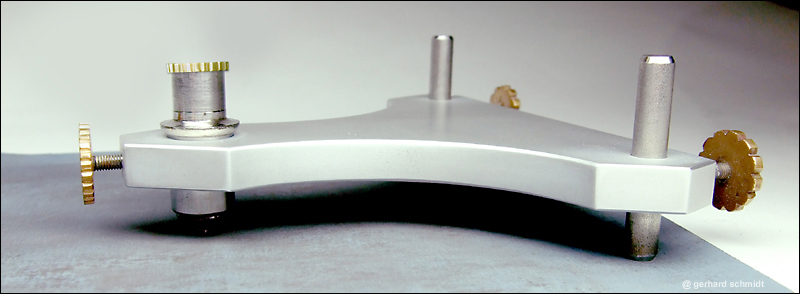

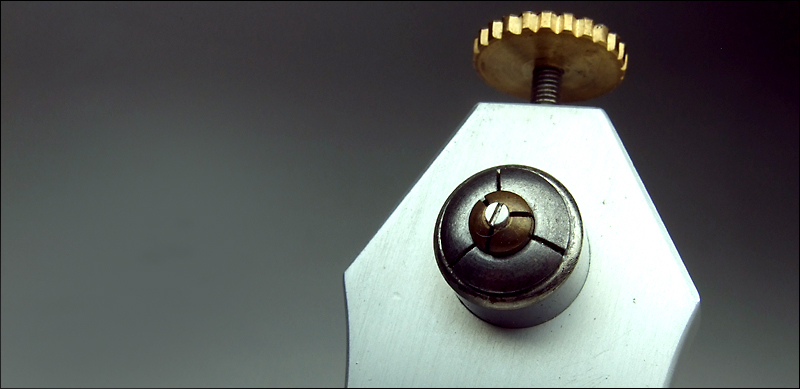

Die Köpfe der Schrauben für den Gehäuseboden werden poliert

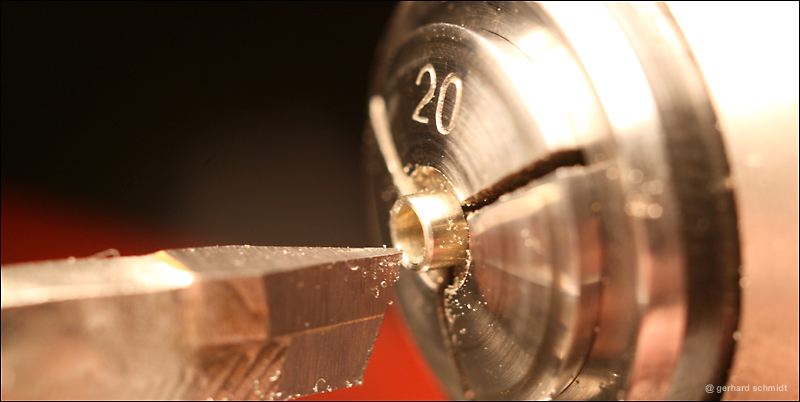

Der Gehäuse-Tubus wird gedreht

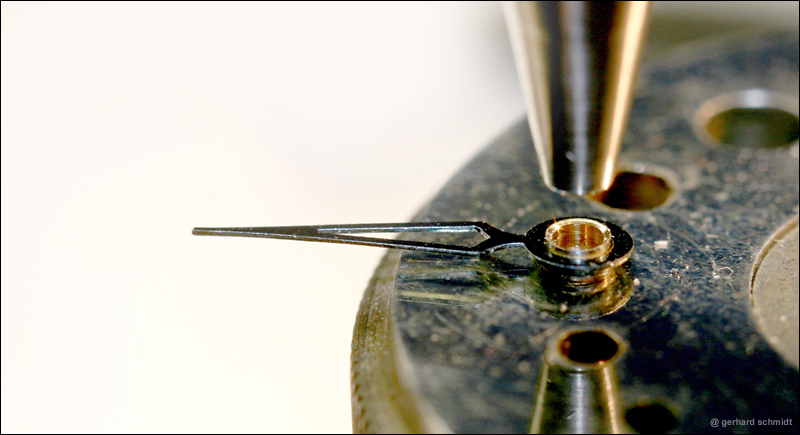

Die Zeigerrohre werden eingepresst

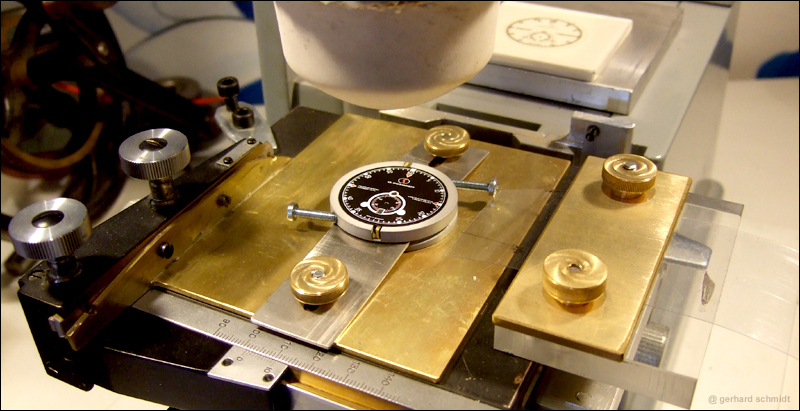

Das Zifferblatt wird bedruckt

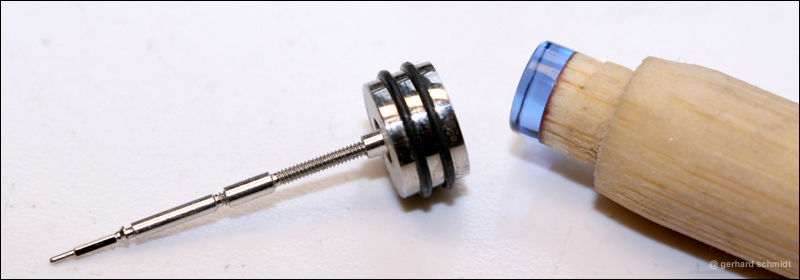

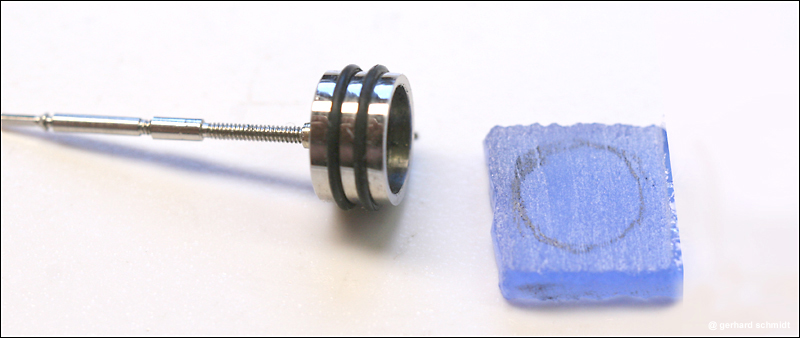

Der blaue Topas für die Krone wird eingeschliffen.



Der Sichtboden aus Rutilquarz

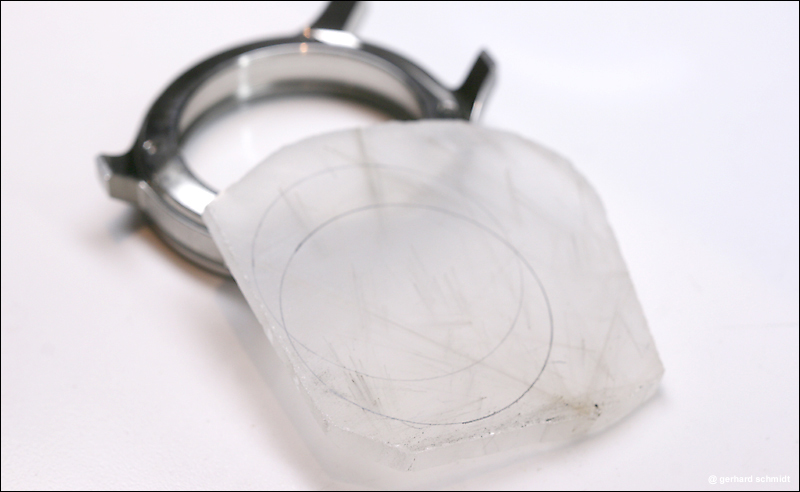

Der Rutilquarz-Rohstein für den Sichtboden

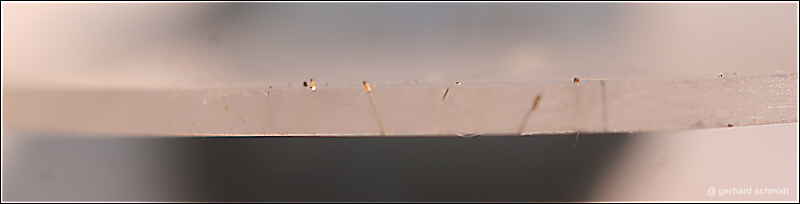

Die winzigen vertikal und horizontal verlaufenden Rutilnadeln, die sich durch den einseitigen beim Schleifen entstehenden Druck im Quarz verschieben ragen jetzt aus der plangeschliffenen Oberfläche heraus.

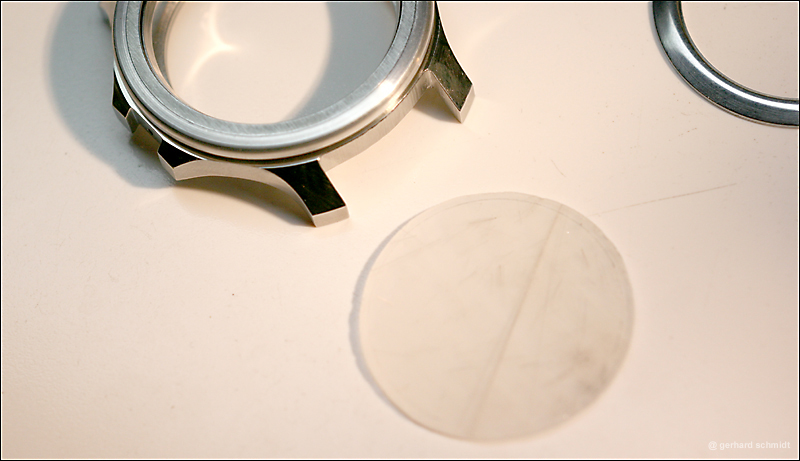

Der rund geschliffene noch nicht polierte Sichtboden aus Rutilquarz mit einer Dicke von 0,8 mm.

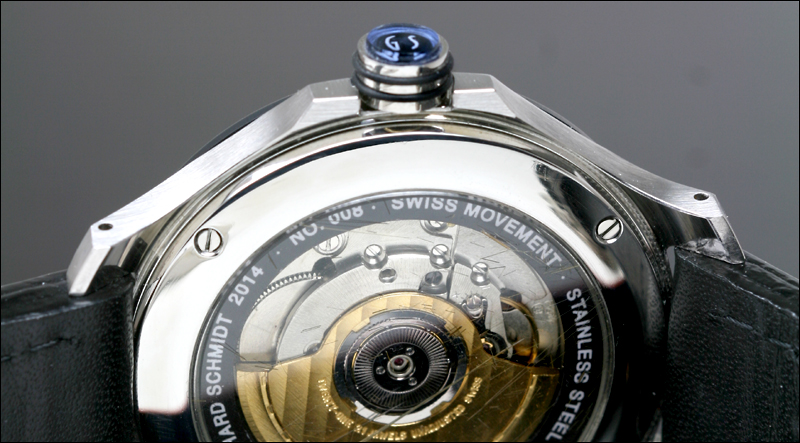

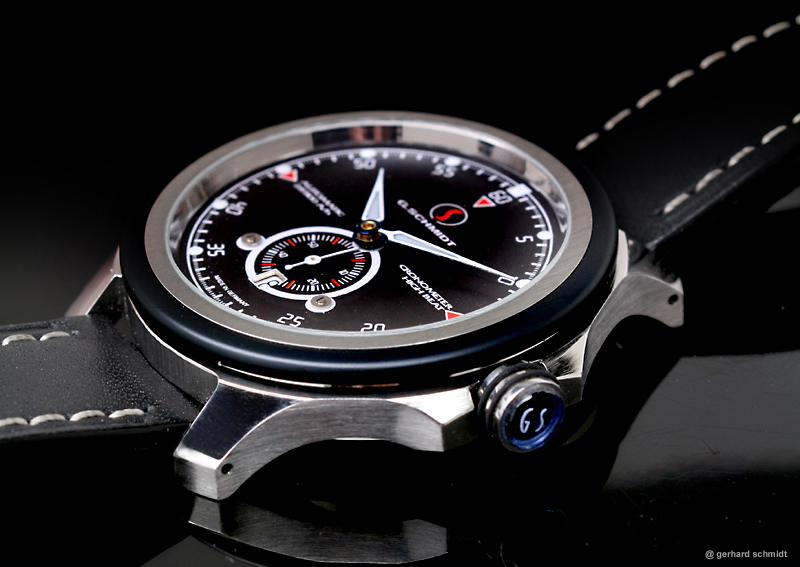

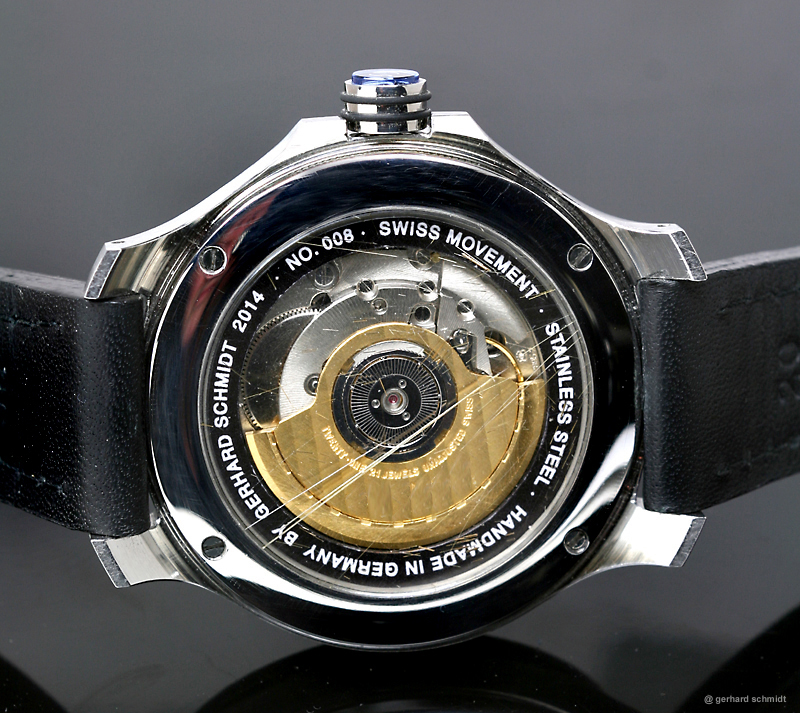

Die fertige Uhr









Gerhard Schmidt
2014




Technische Daten

Gehäuse:

Edelstahl, Messing, hartanodisiertes Aluminium
Saphirglas mit beidseitiger extrem harter RLVIP (Reactive Low Voltage Ion Plating) Entspiegelung
Sichtboden: Rutilquarz

wasserdichter Aufbau
D= 43,00 mm
H= 9,90 mm
Gewicht ink. Band = 79 Gramm

Krone:
Edelstahl, blauer Topas mit eingraviertem GS

Zeiger:
handgefertigte Stunden- und Minutenzeiger aus gehärtetem blau angelassenem Stahl

Leuchtmasse: Super-Luminova BG W9

Zifferblatt mit Leuchtpunkten
Leuchtmasse: Super-Luminova BG W9



Kaliber ETA 2895-2
