Viereckige Armbanduhr

mit  Modulkaliber 736-3 von La Joux-Perret

Tonneauförmiges Manufaktur-Modulkaliber mit Handaufzug, kleiner Sekunde und Gangreserveanzeige
Handgefertigtes viereckiges Gehäuse aus Silber mit eleganten schmalen Bandanstößen












G. Schmidt, Unikat-Silbergehäuse mit Sichtboden, Länge 34 mm, mit Bandanstößen 55 mm, Breite ohne Krone 22 mm, Modulkaliber 736-3



Einige Bilder vom Herstellungsprozess

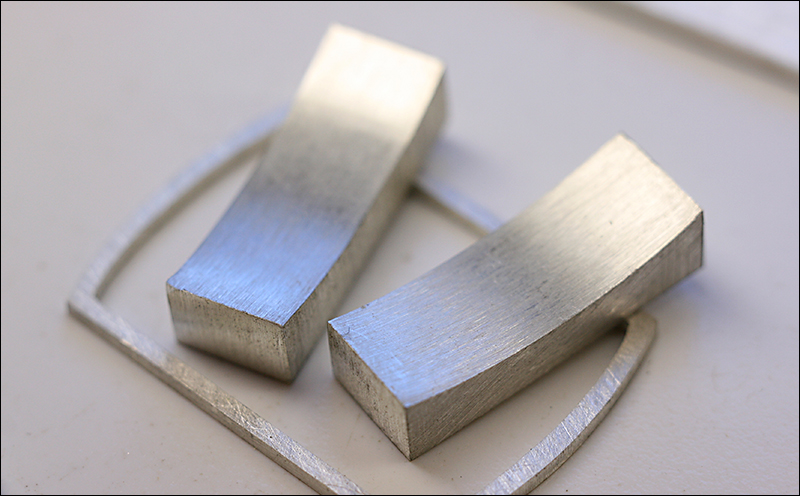

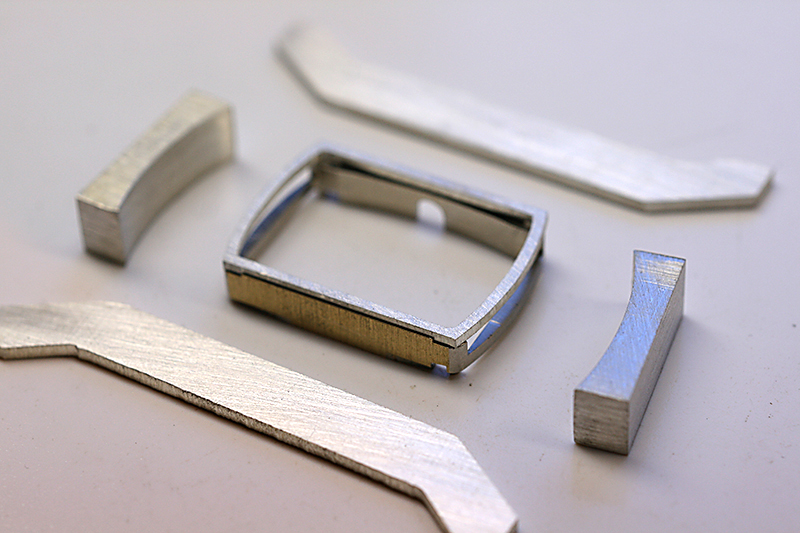

Glasauflage, Werkhalter und Seitenwände

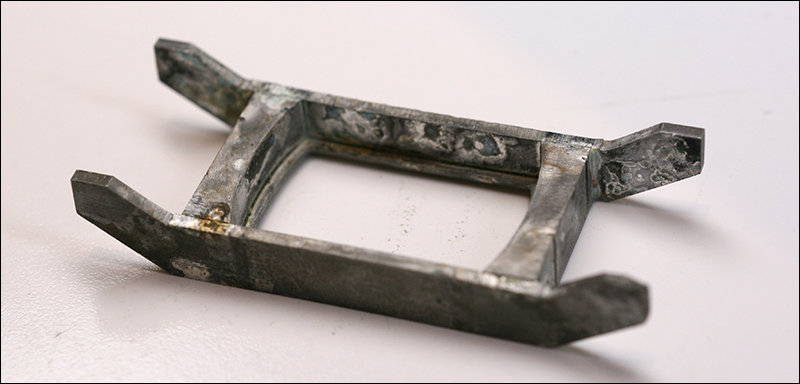

Alle Teile werden in einem Arbeitsgang ohne Verzug passgenau zusammengelötet

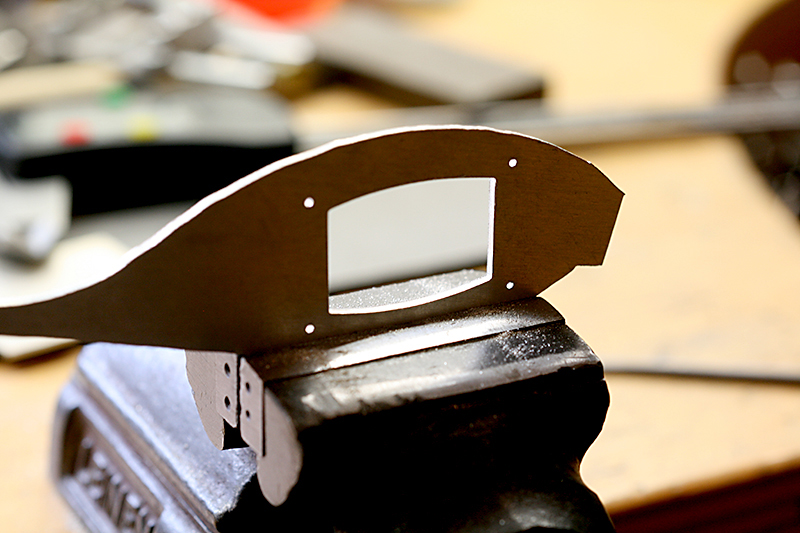

Der Boden mit tonneauförmigem Sichtfenster wird gefertigt

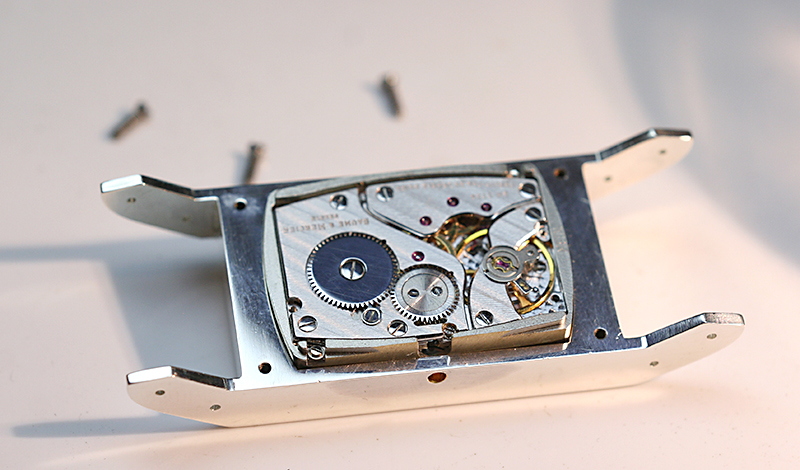

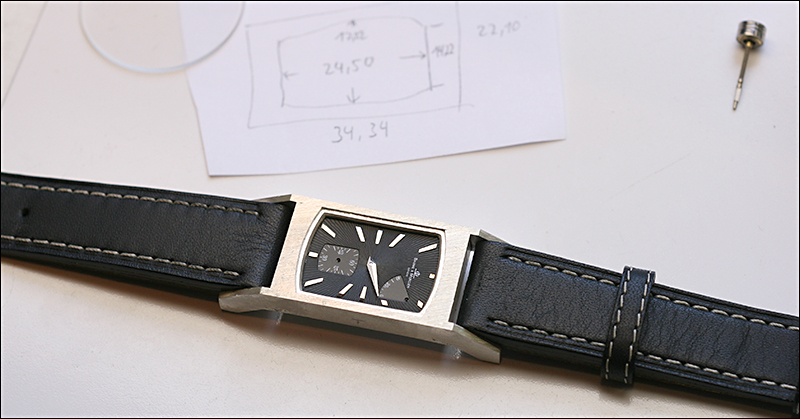

Das Gehäuse und Werk im Rohbau

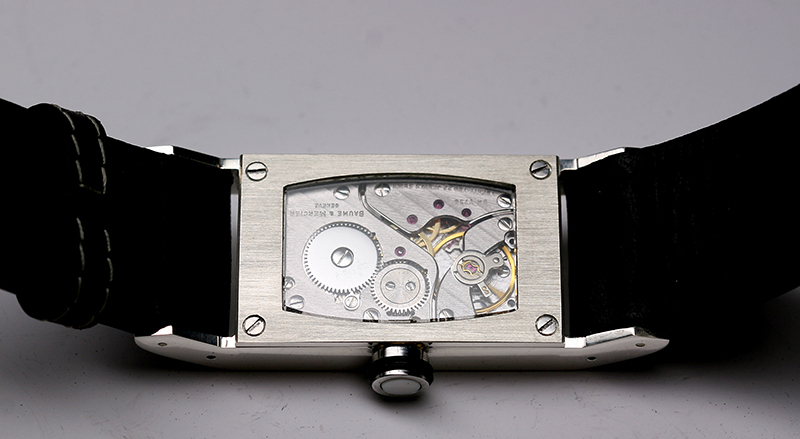

Uhrenglas und Sichtboden






Sichtboden mit eingeschliffenem Mineralglas





Das Modulkaliber 736-3



Entwickelt wurde das Modulkaliber 736-3 von der Jaquet SA unter der Ägide von Jean-Pierre Jaquet.
Nach der größten Uhren-Affäre der Schweiz wurde 2003 die Mehrheit der von dem Neuenburger Uhrenindustriellen Jean-Pierre Jaquet gegründete Jaquet SA von seinem Finanzchef Frédéric Wenger und weiteren Investoren übernommen und umbenannt in  La Joux-Perret.
Der in La Chaux-de-Fonds ansässige Werkehersteller ist spezialisiert auf hochwertige Werkskonstruktionen. 2012 hat Citizen La Joux-Perret gekauft und 2015 die Uhrenmarke Angelus wieder zum Leben erweckt.

Das flache präzise Basiswerk hat eine Höhe von gerade einmal 2,4 mm. Das Modul, das es in verschiedenen Ausführungen gibt, ist mit ebenfalls 2,4 mm sehr flach gebaut, so dass sich eine Gesamthöhe von 4,8 mm ergibt.

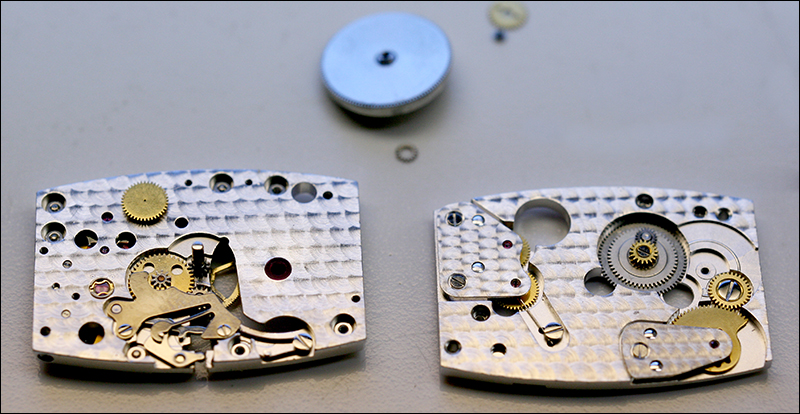

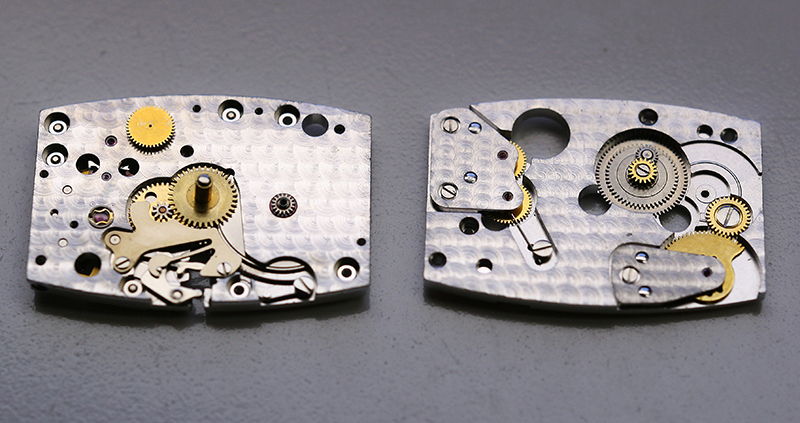

Links das Werk. Rechts das Modul mit Gangreserve und mittig platzierter kleine Sekunde. Die kleine Sekunde wird über zwei Zwischenräder umgeleitet.

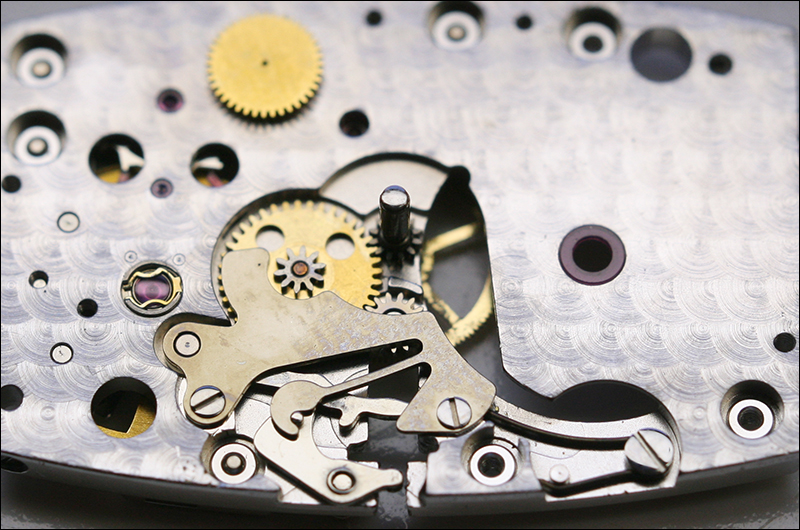

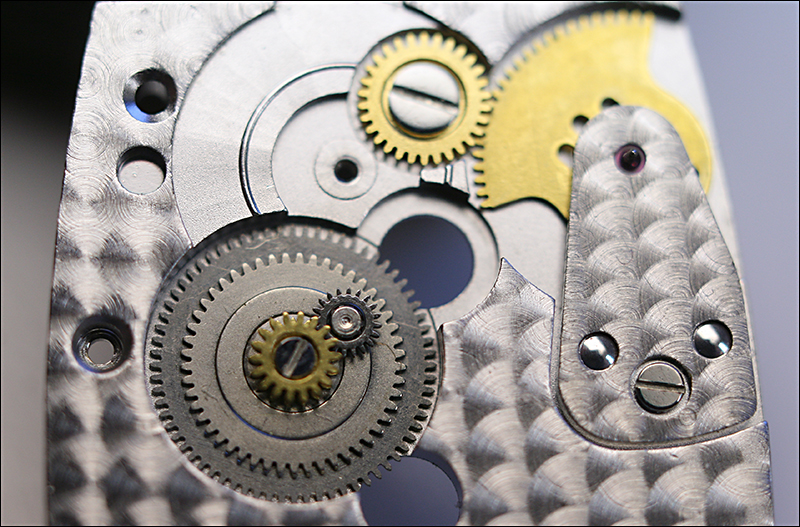

Gangreserve mit Planetengetriebe (Umlaufgetriebe)

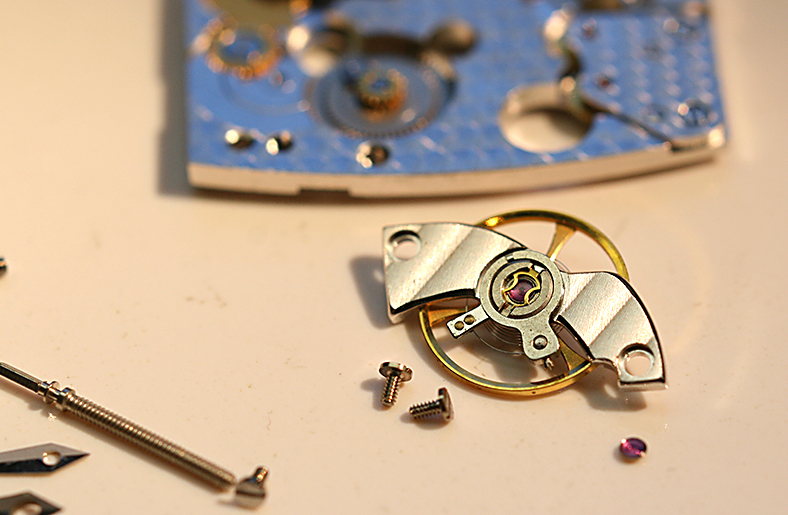

Die an einer Brücke befestigte 3-schenklige Unruh aus Glucydur

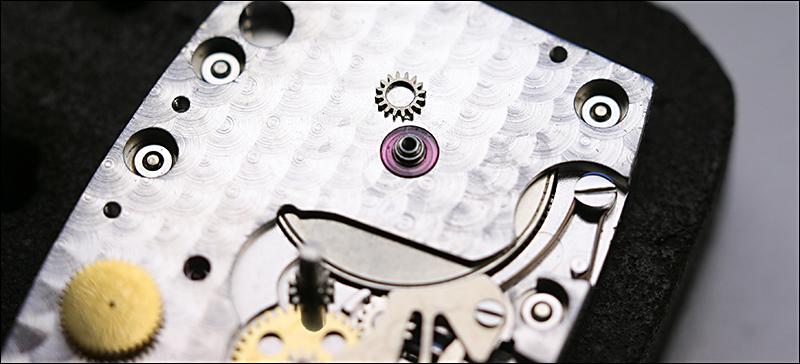

Das kleine Ritzel wird auf den Federhauskern aufgeprest. Es stellt die Verbindung zum Planetengetriebe der Gangreserve dar.




Das Federhaus ist in Rubin gelagert

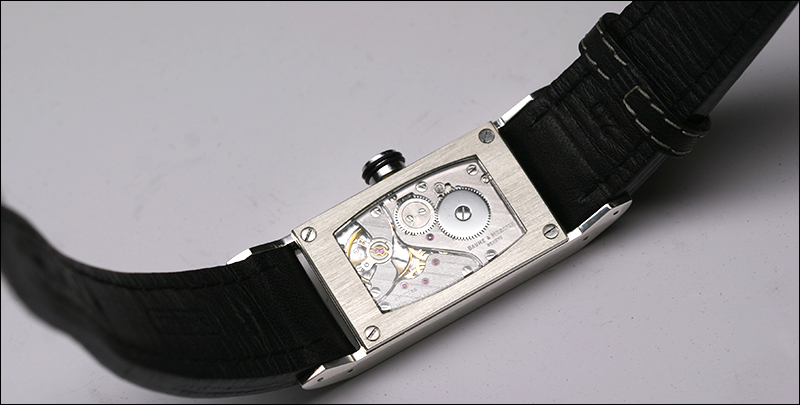

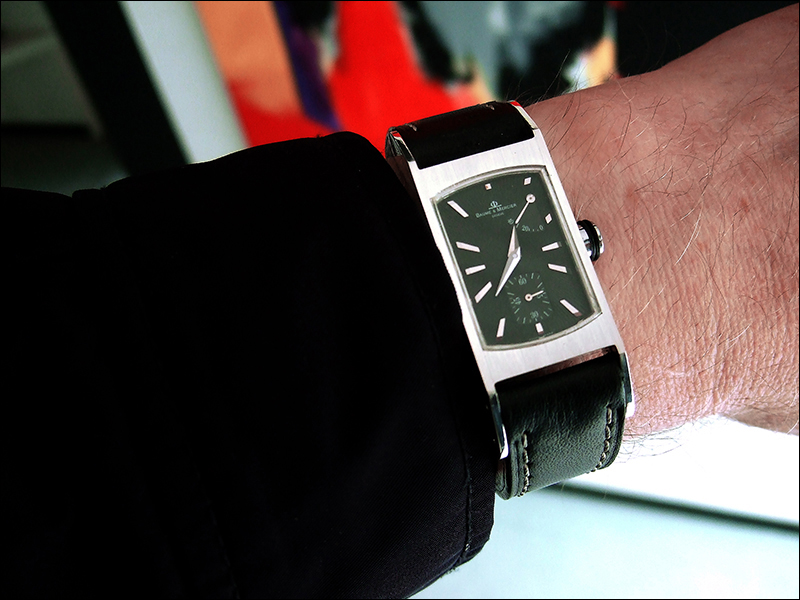

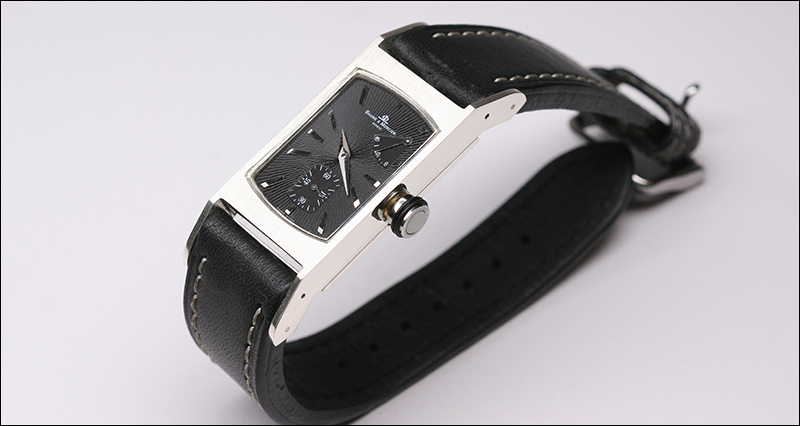

Die fertige Uhr





Gerhard Schmidt
2016




Technische Daten

Gehäuse:

Silber
Saphirglas mit beidseitiger extrem harter RLVIP (Reactive Low Voltage Ion Plating) Entspiegelung
Sichtboden: Mineralglas

D= 55,00 mm x 22,00 mm
H= 7,5 mm
Gewicht ink. Band = 54 Gramm

Krone:
Edelstahl, Lagenachat

Zeiger: Stahl

Zifferblatt: Baume & Mercier



Kaliber:     La Joux-Perret  736-3
